Eine Dekanterzentrifuge benötigt ein Antriebssystem, welches normalerweise zweigeteilt ist. Zum einen muss der gesamte Rotor mit hoher Drehzahl laufen, so dass sich die Feststoffe durch die Zentrifugalkraft an der Trommelinnenwand absetzen. Zum andern muss die Förderschnecke im Trommelinnern mit einem geringen Drehzahlunterschied (Differenzdrehzahl) relativ zum Trommelmantel rotieren. Die Differezdrehzahl bestimmt die Aufenthaltszeit des Feststoffes in der Trommel, dies hat wesentlichen Einfluss auf den Trennprozess. Der Feststoff wird in Richtung des verengten Trommelaustrags befördert. Dies erzeugt hohe Drehmomente. Der Schneckenantrieb ROTODIFF fördert, in Abhängigkeit des vorliegenden Schneckendrehmoments, den Feststoff automatisch. Dadurch wird eine kontinuierliche Anpassung an die Betriebsparameter bewerkstelligt, um einen optimalen Feststoffaustrag zu gewährleisten.
Der Schnecken- und der Trommelantrieb des hydrostatischen Antriebssystems arbeiten energetisch und steuerungstechnisch voneinander unabhängig. Drehmoment und Differenzdrehzahl sind lastabhängig, proportional zum Systemdruck steuerbar. Bei allen Systemen regelt sich der Antrieb automatisch, direkt und stufenlos und passt sich somit laufend optimal den Trennaufgaben an.

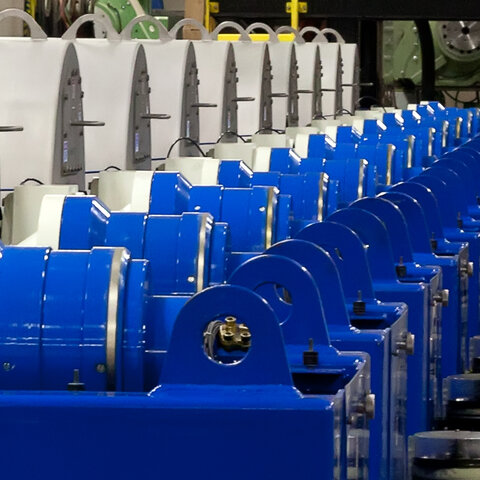

Der hydrostatische Schneckenantrieb ROTODIFF ist ein drehender hochdrehmomentfähiger Radialkolbenmotor, der direkt auf dem Trommelsystem befestigt wird, wobei das Gehäuse (Stator) an der Trommel auf-geflanscht ist und der Rotor die Schnecke direkt antreibt. Die hydrostatische Drehdruchführung erlaubt die Funktionsweise des Drehteil-Überlagernden Antriebs der Schnecke.
Der ROTODIFF mit konstantem Schluckvolumen, treibt die Schnecke mit der für den Trennprozess erforderlichen Differenzdrehzahl lastabhängig an, damit ein kontinuierlich optimaler Austrag erreicht wird.

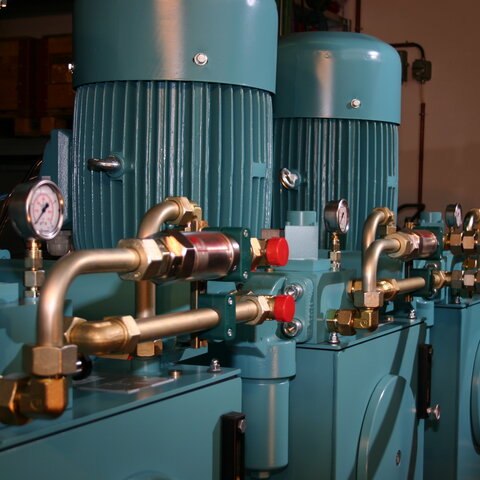

Pumpenaggregat - Schneckenantriebssystem (Semi-Hydraulik Antrieb)
Das Pumpenaggregat speist den Hydraulikmotor ROTODIFF, welcher direkt auf dem Trommelmantel befestigt ist. Der ROTODIFF-Rotor treibt die Förderschnecke direkt an. Das Schneckenantriebssystem besteht aus dem Hydraulikmotor ROTODIFF und einem hydraulischen Pumpenaggregat sowie einem Steuer- bzw. Regelteil. Der Trommelantrieb mit frequenzgesteuertem Elektromotor wird vom Zentrifugen Hersteller gestellt.
Pumpenaggregat - Schnecken- und Trommelantriebssystem (Voll-Hydraulik Antrieb)
Das Pumpenaggregat besteht aus zwei unabhängigen hydraulischen Arbeitskreisen für den Schnecken- sowie den Trommelantrieb. Zum einen speist das Pumpenaggregat den Hydraulikmotor ROTODIFF der die Förderschnecke direkt antreibt. Zum andern speist dasselbe Pumpenaggregat auch den Trommelantrieb der von einem Hydraulikmotor angetrieben wird. Der Voll-Hydraulik Antrieb besteht somit aus dem Schneckenantrieb mit ROTODIFF und dem Trommelantrieb mit Hydraulik Motor sowie dem Pumpenaggregat sowie eimen Steuer bzw. Regelteil.

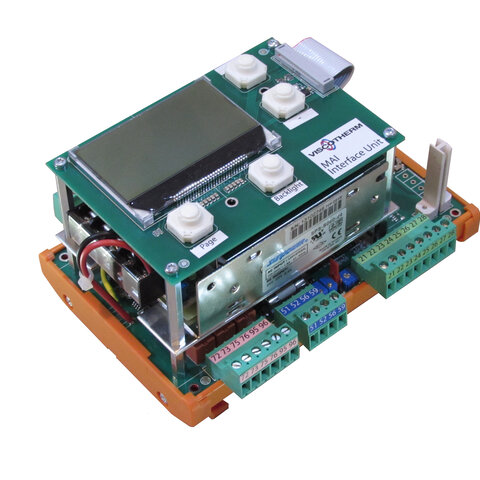

Viscotherm AG entwickelt und produziert elektronische Anzeige- und Regelgeräte. Dadurch ist die kontinuierliche und automatisierte Regelung von VISCOTHERM Antrieben möglich und der Gesamtprozess der Separation wird dadurch vereinfacht.
