Pumpenaggregat VFD - Produkteprogramm

Automatische, analoge Regelung mit Frequenzumrichter und elektronischer Einheit

	Leistung E-Motor
		Höchstdruck Pumpe (Druckbegrenzungsventil)
			Max. Fördervolumen Pumpe
				Arbeitsdrehzahlbereich
					Frequenzbereich
						Min. Förderstrom max. Arbeitsdruck (250 bar)
							Max. Förderstrom bei max. möglichem Druck
								Druck-Leistungspunkt Max. Förderstrom bei max. Arbeitsdruck 250 bar
									Tankgrösse
										Abmessungen l x b x h
Typ	kW	bar	ccm/U	U/min	Hz	I/min	l/min / bar	I/min	l	mm
VFD 3-2.1 Z/HP	3	280	2.1	300-4300	10-152	0.6	8.6 / 179	6.2	50	690 x 655 x 675
VFD 5.5-4.5 Z/HP	5.5	280	4.5	300-3600	10-123	1.3	15.3 / 184	11.3	50	690 x 655 x 730
VFD 7.5-6.4 Z/HP	7.5	280	6.4	300-3600	10-123	1.8	21.8 / 176	15.4	50	690 x 660 x 815
VFD 11-11.5 Z/HP	11	280	11.5	300-3600	10-123	3.2	39.1 / 144	22.6	50	700 x 650 x 880
VFD 15-14.1 Z/HP	15	275	14.1	300-3600	10-123	3.9	48.1 / 160	30.8	50	690 x 655 x 895
VFD 18.5-16.0 Z/HP	18.5	275	16	300-3600	10-122	4.5	54.4 / 175	38.0	50	700 x 690 x 915
VFD 22-17.9 Z/HP	22	275	17.9	300-3600	10-122	5.0	60.6 / 186	45.2	75	700 x 690 x 955
VFD 30-33.0 Z/HP	30	280	33.0	300-3000	10-102	9.2	93.6 / 164	61.6	100	800 x 855 x 1070
VFD 37-39.0 Z/HP	37	275	39.0	300-3000	10-102	10.9	110.7 / 172	76.0	100	800 x 855 x 1120
VFD 45-44.0 Z/HP	45	265	44.0	300-2800	10-95	12.3	117.1 / 197	92.4	100	800 x 855 x 1120
VFD 55-64.1 Z/HP	55	280	64.1	400-2600	10-88	18.3	161.5 / 180	114.1	250	955 x 920 x 1455
VFD 75-80.7 Z/HP	75	280	80.7	400-2400	10-81	23.1	189.0 / 208	155.6	250	1045 x 920 x 1600
VFD 90-101.3 Z/HP	90	270	101.3	400-2400	10-81	28.7	235.0 / 200	187.7	300	1245 x 970 x 1670
VFD 110-125.8 Z/HP	110	280	125.8	400-2200	10-74	36.3	268.6 / 215	228.2	350	2055 x 1580 x 1145
VFD 132-160.8 Z/HP	132	280	160.8	400-2200	10-74	46.4	343.2 / 202	273.9	500	2055 x 1580 x 1350
VFD 160-202.7 Z/HP	160	270	202.7	400-2200	10-74	58.3	431.7 / 194	332.0	500	2055 x 1580 x 1350

Lieferumfang Pumpenaggregat VFD

Öltank mit Putzlochdeckel
Zahnradpumpe
Elektromotor IEC IE2, WEG (3×400 V – 50 H)

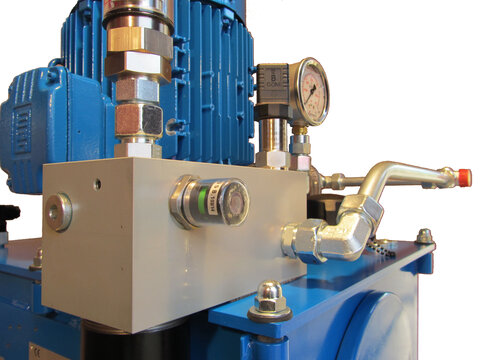

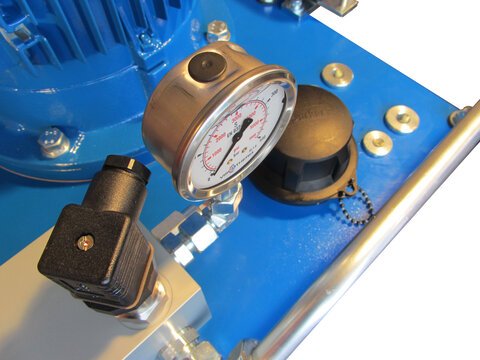

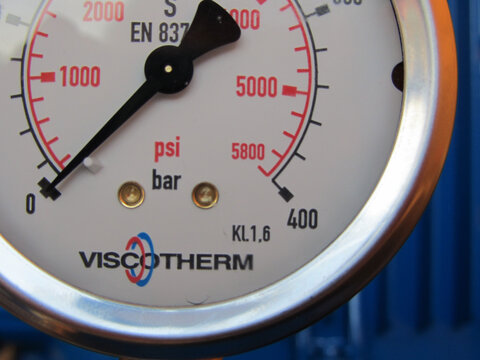

VFD-Steuerblock komplett inkl. Drucksensor
Niveau- und Temperatur-Anzeige
Niveau- und Temperatur-Schalter
Hoch - und Niederdruckschlauch für ROTODIFF-Anschluss (2'500 mm Standardlänge)
Lackierung in RAL

Optionen

Öl-Wasserkühler standard oder seewasserfest
Öl-Luftkühler inkl. Temperaturregler
Frequenzumrichter
Fremdlüfter zu Elektromotor

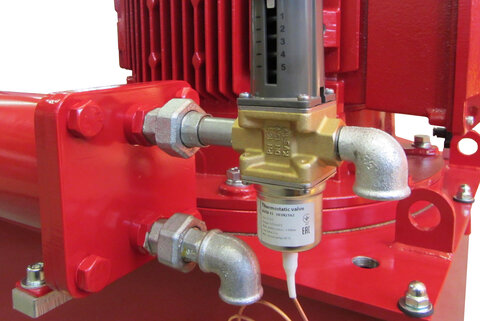

Therm. Wasserregelventil kpl.
Filterverschmutzungsanzeige elektrisch
Durchflussmessgerät
Klemmenkasten, verdrahtet

Pumpenaggregate VFD sind unter gewissen Bedingungen auch im als EX-Schutz / ATEX-Ausführung erhältlich

Technische Änderungen vorbehalten

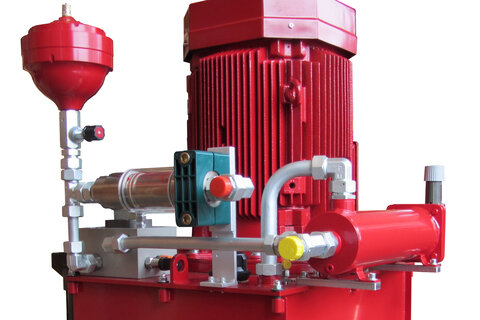

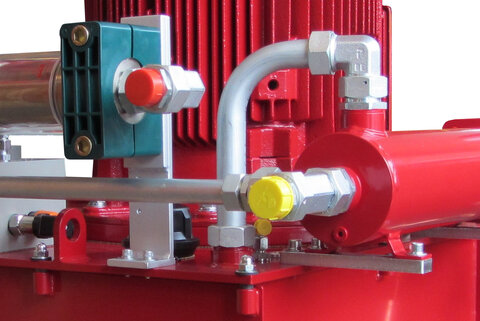

Pumpenaggregat B/C - Produkteprogramm

Automatische, analoge Regelung mit elektronischer Einheit

	Leistung E-Motor
		Höchstdruck Pumpe (Einstellung Überdruckventil)
			Max. Fördervolumen Pumpe
				Druck-Leistungspunkt max. Förderstrom bei max. Arbeitsdruck 250 bar (50 Hz)
					Max. Förderstrom bei max. Druck und 50 Hz
						Tankgrösse
							Abmessungen l x b x h
Typ	kW	bar	ccm/U	I/min	l/min / bar	l	mm
B/C 3-4.1 Z/HP	3	280	4.1	6.0	-	50	705 x 600 x 685
B/C 5.5-7.0 Z/HP	5.5	280	7.0	11.0	-	50	705 x 600 x 730
B/C 7.5-11.5 Z/HP	7.5	280	11.5	15.0	-	50	705 x 600 x 770
B/C 11-16.0 Z/HP	11	280	16.0	22.0	-	50	705 x 600 x 850
B/C 15-22.0 Z/HP	15	280	22.0	31.0	-	50	705 x 600 x 895
B/C 18.5-26.0 Z/HP	18.5	280	26.0	38.0	-	85	700 x 600 x 915
B/C 22-33.0 Z/HP	22	280	33.0	45.0	-	85	700 x 600 x 1125

B/C 18.5-28.0 K	18.5	280	28.0	38.0	39.0 / 242	85	930 x 825 x 1125
B/C 22-45.0 K	22	280	45.0	45.0	63.0 / 178	150	930 x 825 x 1190
B/C 30-45.0 K	30	280	45.0	61.0	63.0 / 243	150	930 x 825 x 1190
B/C 30-71.0 K	30	280	71.0	61.0	100.0 / 153	150	930 x 825 x 1240
B/C 37-71.0 K	37	280	71.0	76.0	100.0 / 189	150	930 x 825 x 1240
B/C 45-71.0 K	45	280	71.0	92.0	100.0 / 230	150	1180 x 920 x 1415
B/C 55-100.0 K	55	280	100.0	112.0	140.0 / 200	250	1180 x 920 x 1530
B/C 75-125.0 K	75	280	125.0	153.0	150.0 / 219	220	760 x 1820 x 1350

Lieferumfang Pumpenaggregat B/C

Öltank mit Putzlochdeckel
Zahnradpumpe oder Kolbenpumpe
Elektromotor IEC IE2, WEG (3×400 V – 50 Hz / 3×480 V – 60 Hz)

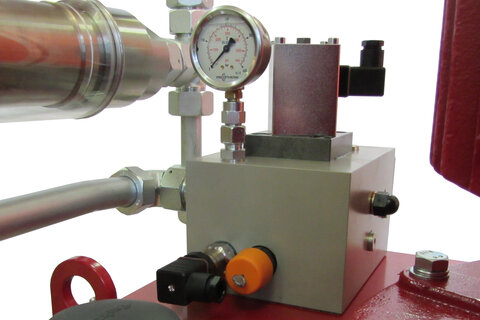

B/C-Steuerblock komplett inkl. Proportionaldrosselventil
Niveau- und Temperatur-Anzeige
Niveau- und Temperatur-Schalter
Hoch - und Niederdruckschlauch für ROTODIFF-Anschluss (2'500 mm Standardlänge)
Lackierung in RAL

Optionen

Öl-Wasserkühler standard oder seewasserfest
Öl-Luftkühler inkl. Temperaturregler
Therm. Wasserregelventil kpl.
Filterverschmutzungsanzeige elektrisch
Klemmenkasten, verdrahtet
Durchflussmessgerät

Pumpenaggregate B/C sind teilweise auch im als EX-Schutz / ATEX-Ausführung erhältlich

Technische Änderungen vorbehalten

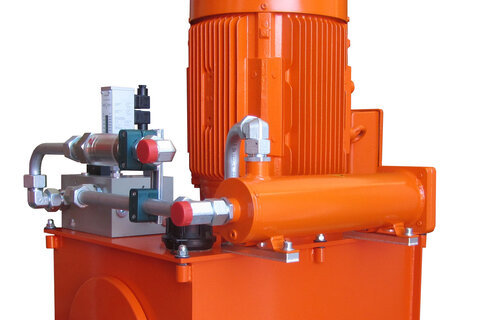

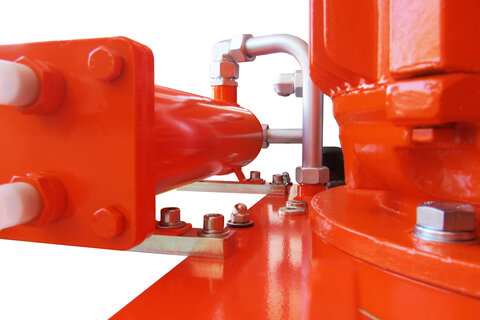

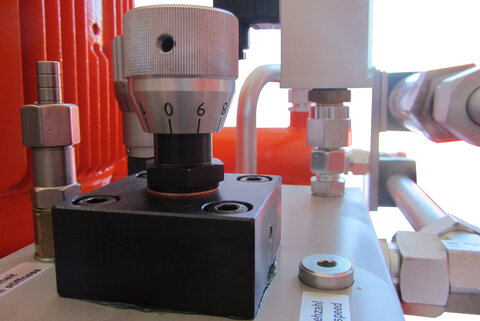

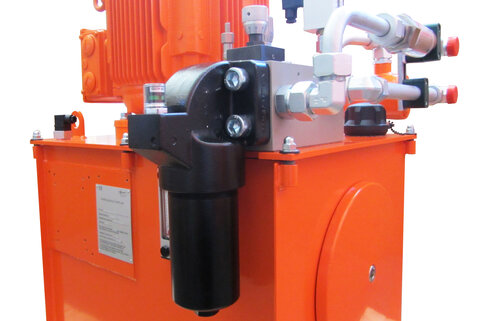

Pumpenaggregat C - Produkteprogramm

Automatische, analoge Regelung, hydraulisch

	Leistung E-Motor
		Höchstdruck Pumpe (Druckbegrenzungsventil)
			Max. Fördervolumen Pumpe
				Druck-Leistungspunkt max. Förderstrom bei max. Arbeitsdruck 250 bar (50 Hz)
					Max. Förderstrom bei max. möglichen Druck (50 Hz)
						Tankgrösse
							Abmessungen l x b x h
Typ	kW	bar	ccm/U	I/min	l/min / bar	l	mm
C 3-4.1 Z/HP	3	280	4.1	6.0	-	50	705 x 600 x 685
C 5.5-7.0 Z/HP	5.5	280	7.0	11.0	-	50	705 x 600 x 730
C 7.5-11.5 Z/HP	7.5	280	11.5	15.0	-	50	705 x 600 x 770
C 11-16.0 Z/HP	11	280	16.0	22.0	-	50	705 x 600 x 850
C 15-22.0 Z/HP	15	280	22.0	31.0	-	50	705 x 600 x 895
C 18.5-26.0 Z/HP	18.5	280	26.0	38.0	-	50	705 x 600 x 915
C 22-33.0 Z/HP	22	280	33.0	45.0	-	50	705 x 600 x 1125

C 22-45.0 K	22	280	45.0	45.0	63.0 / 178	150	930 x 825 x 1125
C 30-45.0 K	30	280	45.0	61.0	63.0 / 243	150	930 x 825 x 1190
C 30-71.0 K	30	280	71.0	61.0	100.0 / 153	150	930 x 825 x 1190
C 37-71.0 K	37	280	71.0	76.0	100.0 / 189	150	930 x 825 x 1240
C 45-71.0 K	45	280	71.0	92.0	100.0 / 230	150	930 x 825 x 1240
C 55-100.0 K	55	280	100.0	112.0	140.0 / 200	250	1180 x 920 x 1415
C 75-100.0 K	75	280	100.0	153.0	140.0 / 273	250	1180 x 920 x 1530
