Dekanter Schnecken-Antriebssystem

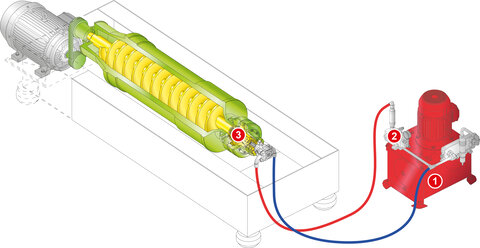

Das Pumpenaggregat treibt mittels eines Elektromotors eine hydraulische Pumpe an, deren Förderstrom über einen Steuerblock die Fördermenge zum ROTODIFF regelt. Der hydraulische Systemdruck ist proportional zum Schneckendrehmoment, somit kann der Druck direkt als Steuergrösse verwendent werden. Analog zur Feststofffüllung der Trommel und des anfallenden Schneckendrehmoments wird somit die Differenzdrehzahl mit hoher Genauigkeit automatisch geregelt.

Schneckenantrieb Differenzdrehzahl-Regelung

Der vom Trommelantrieb unabhängige hydraulische Betriebsdruckkreis enthält sämtliche Einstellorgane und Sicherheitsventile.

Je nach Anforderung kann zwischen drei Regelsystemen gewählt werden:

VFD-Regelung

automatische, analoge Regelung, elektronisch mit Frequenzumrichter

Das Frequenzumrichter geregelte Antriebssystem hat eine ausgezeichnete Energieefficience. Durch verstellung der Pumpendrehzahl wird das Öl-Fördervolumen zum ROTODIFF gesteuert. Da die Differenzdrehzahl proportional zur geförderten Ölmenge ist, kann eine automatische Regelung problemlos gewährt werden. Der hydraulische Systemdruck ist auch proportional zum Schnecken-Drehmoment und dient direkt als Steuergrösse.

B/C-Regelung

automatische, analoge Regelung,elektronisch mit Proportionaldrosselventil

Mittels des Drucksensors wird der Systemdruck (Schneckendrehmoment) erfasst und mittels eines elektronischen Gerätes wird das Proportionaldrosselventil entsprechend angesteuert. Somit ist eine präzise Regelung des Ölfluss zum ROTODIFF möglich und die für den Trennprozess erforderliche optimale Differenzdrehzahl wird dementsprechend automatisch geregelt.

C-Regelung

automatische, analoge Regelung, hydraulisch

Der hydrostatisch geregelte Steuerblock nützt die direkte Rückführung des Systemdrucks (Schneckendrehmoment) als Regel und Steuergrösse. Mittels hydraulischer Ventile werden die Regelungsvorgabewerte eingestellt. Die zum optimalen Feststoffaustrag erforderliche Differenzdrehzahl wird automatisch geregelt. C-Regelungen zeichnen sich durch einfache Bedienung und äusserste Robustheit aus. (Geeignet für Ex-Schutz Anwendungen)
