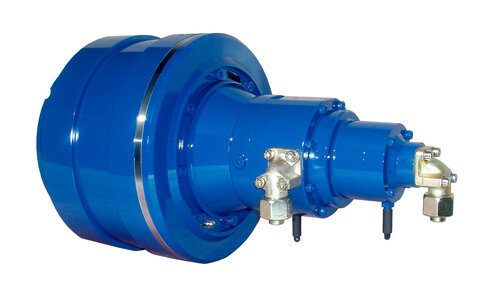

VISCOTHERM Rotodiff® AVN mit Doppeldrehdurchführung
Präzise Kraft- und Drehmomentübertragung in vier Quadranten in hochdynamischen Verspannprüfständen
Hydraulikmotor Spezial ROTODIFF® - Produkteprogramm

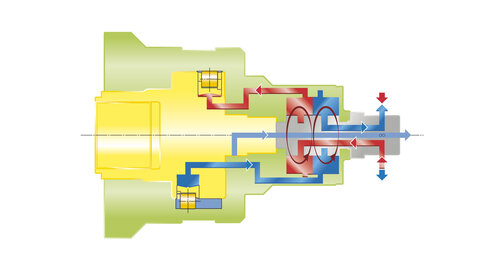

AVN ROTODIFF mit Doppeldrehdurchführung ermöglichen eine präzise Kraft- und Drehmomentübertragung in vier Quadranten in hochdynamischen multipurpose Verspannprüfständen. Sie bieten Zuverlässigkeit, Genauigkeit und Langlebigkeit bei hohen Drehmomenten und Drehzahlen. Ideal für komplexe Belastungssimulationen.
| Höchstdruck (Druckbegrenzungsventil) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. Drehmoment | |||||||||||||||
| Max. Arbeitsdruck | |||||||||||||||
| Max. Dauerdrehmoment | |||||||||||||||
| Schluckvolumen | |||||||||||||||
| Max. Trommeldrehzahl | |||||||||||||||
| Max. Differenzdrehzahl | |||||||||||||||
| Gewicht | |||||||||||||||
| Typ | bar | Nm | bar | Nm | I/U | U/min | U/min | kg | |||||||
| 1060 S-L/...-2P-AVN | 280 | 954 | 250 | 851 | 0.214 | 4500 | 67 | 50 | |||||||
| 1060 D-L/...-2P-AVN | 280 | 1907 | 250 | 1703 | 0.428 | 4500 | 34 | 60 | |||||||
| 1071 S06-L/...-2P-AVN | 280 | 2794 | 250 | 2495 | 0.627 | 4500 | 190 | 95 | |||||||
| 1071 S-L/...-2P-AVN | 280 | 4162 | 250 | 3716 | 0.934 | 4500 | 134 | 95 | |||||||
| 1071 D15-L/...-2P-AVN | 280 | 6952 | 250 | 6207 | 1.560 | 4500 | 79 | 110 | |||||||
| 1071 D-L/...-2P-AVN | 280 | 8324 | 250 | 7433 | 1.868 | 4500 | 67 | 110 | |||||||
| 1080 D-L/...-2P-AVN | 280 | 15508 | 250 | 13846 | 3.480 | 3500 | 30 | 210 | |||||||
Alle ROTODIFF's sind auch in ATEX-Ausführungen erhältlich
Technische Änderungen vorbehalten
